Анализ инженерного применения электроприводов раздельного типа на станциях тепловых насосов электростанций.
2026-07-13
В составе комплексной системы теплоснабжения тепловой электростанции станция тепловых насосов играет ключевую роль, обеспечивая утилизацию сбросного тепла, отопление самой электростанции и прилегающих территорий, а также регулирование охлаждения оборудования. Стабильность управления электроприводом клапана, регулирующего подачу воды с высоким теплосодержанием (от источника сбросного тепла), напрямую определяет эффективность и надежность работы всей системы утилизации тепла. Традиционные электроприводы моноблочного типа часто выходили из строя и требовали сложного технического обслуживания из-за тяжелых условий эксплуатации на таких станциях; однако внедрение электроприводов раздельного типа позволяет эффективно решить эти проблемы, обеспечивая стабильную и высокоэффективную работу станции.
I. Проблемные аспекты применения традиционных электроприводов на насосных станциях тепловых насосов электростанций
Насосные станции тепловых насосов на электростанциях эксплуатируются в сложных и суровых условиях, характеризующихся высокими температурами и влажностью, запыленностью, плотной компоновкой трубопроводов и размещением оборудования на значительной высоте. Такие условия затрудняют стабильную и долгосрочную работу традиционных электроприводов моноблочного типа. Конкретные проблемы можно разделить на четыре основные категории:
Во-первых, агрессивная среда эксплуатации. Станции работают в условиях высоких температур, повышенной влажности и сильной запыленности. В моноблочных приводах компоненты системы управления и двигатель размещены в одном корпусе, из-за чего прецизионные электронные детали подвергаются прямому воздействию неблагоприятных факторов. Это приводит к частым отказам — таким как короткие замыкания, перегрев или перегрузка двигателя, а также старение или перегорание компонентов, — что обусловливает неизменно высокий уровень аварийности оборудования.
Во-вторых, ограниченное пространство для монтажа. Компоновка запорной арматуры и трубопроводов на станциях отличается высокой плотностью, что оставляет мало места для оборудования. Традиционные моноблочные приводы громоздки и имеют фиксированную конструкцию; их монтаж и демонтаж в узких трубопроводных галереях или зонах плотного размещения арматуры крайне затруднены, что ограничивает гибкость при внедрении.
В-третьих, низкая эффективность эксплуатации и технического обслуживания. Многие приводы арматуры установлены на значительной высоте. При выходе моноблочного привода из строя для ремонта или замены необходимо демонтировать весь узел целиком. Это требует возведения строительных лесов и разборки всей конструкции — процесс, отличающийся громоздкостью, а также большими затратами времени и труда. Это не только увеличивает расходы на обслуживание, но и приводит к длительным простоям системы, нарушая непрерывную работу насосной станции.
В-четвертых, недостаточная точность и стабильность управления. Сигналы управления традиционных моноблочных приводов подвержены влиянию таких факторов окружающей среды, как высокие температуры, электромагнитные поля и пыль. Частый дрейф сигналов и отклонение рабочих параметров приводят к снижению точности регулирования расхода, температуры и давления воды (теплоносителя), что существенно ухудшает эффективность теплообмена и энергоэффективность работы теплонасосных установок.
II. Ключевые преимущества применения электроприводов раздельного типа

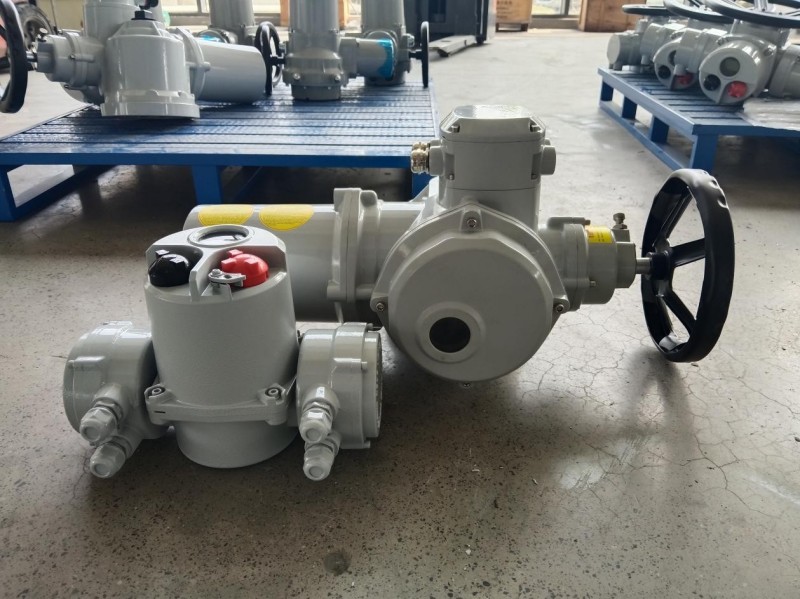

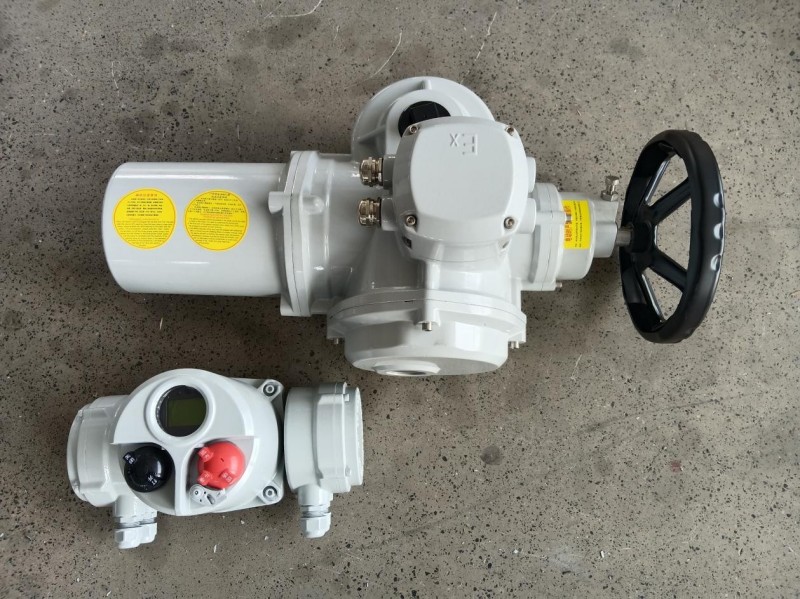

По сравнению с традиционным оборудованием моноблочного типа, электроприводы раздельного типа отличаются конструкцией, в которой блок управления отделен от силового исполнительного механизма. Они специально оптимизированы для решения проблем, характерных для условий эксплуатации насосных станций тепловых насосов на электростанциях, и обладают исключительной адаптивностью и стабильностью:
Во-первых, они отличаются превосходной адаптивностью к условиям размещения. Их независимая модульная структура позволяет устанавливать модуль управления и исполнительный модуль раздельно. Блок прецизионного управления можно разместить в безопасном, сухом, хорошо проветриваемом и защищенном от пыли месте, тогда как силовой исполнительный блок устанавливается непосредственно у клапана. Такая компоновка идеально подходит для стесненных условий трубопроводных галерей и ограниченного пространства вокруг высокотемпературного оборудования на теплонасосных станциях, а также надежно защищает чувствительные электронные компоненты от негативного воздействия агрессивной внешней среды.
Во-вторых, оборудование отличается удобством и эффективностью в эксплуатации и техническом обслуживании. Оно имеет стандартизированную модульную конструкцию с независимыми ключевыми компонентами, которые можно снимать и заменять по отдельности, что реализует принцип «plug-and-play» (быстрой замены). При возникновении неисправности ремонт сводится к замене дефектного модуля без необходимости демонтажа всего устройства; по сравнению с традиционным оборудованием время техобслуживания сокращается примерно на 70%. Это существенно уменьшает время простоя, минимизирует экономические потери от остановки оборудования и обеспечивает непрерывную и стабильную работу теплонасосной станции.
Наконец, оборудование обладает высокой устойчивостью к воздействиям окружающей среды. Для работы в экстремальных условиях теплонасосных станций предусмотрена возможность дополнительной защиты отдельных модулей системы. Блок управления имеет класс защиты IP68, гарантирующий полную устойчивость к пыли, воде, влаге и коррозии. В силовом исполнительном блоке используются специальные жаропрочные и огнестойкие материалы в сочетании с оптимизированной конструкцией теплоотвода, что обеспечивает стабильную работу в диапазоне температур от -60°C до +100°C. Это позволяет оборудованию надежно функционировать в течение длительного времени в сложных и суровых условиях, характерных для теплонасосных станций (перепады температур, высокая влажность, запыленность).
III. Ключевые аспекты выбора оборудования для теплонасосных станций на электростанциях
С учетом требований к управлению технологическим процессом и условий эксплуатации теплонасосных станций на электростанциях, выбор электроприводов раздельного исполнения должен основываться на четырех ключевых критериях, обеспечивающих совместимость оборудования и надежность его работы:
Во-первых, приоритет защиты от внешних воздействий и устойчивости к погодным условиям. Следует выбирать оборудование, в котором блок управления имеет степень защиты IP68, а исполнительный механизм выполнен из жаропрочных и огнестойких материалов и оснащен независимой системой теплоотвода; это гарантирует устойчивость оборудования к таким суровым условиям, как высокие температуры, повышенная влажность и запыленность, а также обеспечивает его надежную работу в долгосрочной перспективе.
Во-вторых, обеспечение точности управления и совместимости сигналов. Оборудование должно в стандартной комплектации поддерживать аналоговые управляющие сигналы 4–20 мА и распространенные промышленные протоколы передачи данных по шине. Это позволяет точно регулировать расход, температуру и давление сбрасываемой горячей воды, исключая такие проблемы, как дрейф сигнала или отклонения в управлении, и повышая эффективность теплообмена в системе теплового насоса.
В-третьих, использование модульной конструкции для повышения надежности. При выборе необходимо убедиться в возможности независимого демонтажа основных компонентов; возможность раздельной замены ключевых узлов — таких как модули управления, электродвигатели и редукторы — упрощает и ускоряет техническое обслуживание, снижая тем самым сложность эксплуатации и затраты, связанные с простоями оборудования.
В-четвертых, учет требований к монтажу на объекте и передаче сигналов. Конструкция раздельного типа должна позволять размещение оборудования в ограниченном пространстве с высокой плотностью компоновки, характерном для теплонасосных станций. Кроме того, оборудование должно обеспечивать стабильную передачу сигналов, гарантируя качественную связь между модулями на больших расстояниях без искажений и помех, даже при сложной конфигурации системы на объекте.
IV. Итоги применения и перспективы
Благодаря превосходной адаптивности к условиям размещения, устойчивости к внешним воздействиям, простоте обслуживания и высокой точности управления, электроприводы раздельного исполнения эффективно преодолевают ограничения, свойственные традиционным приводам, используемым на теплонасосных станциях электростанций. Они существенно повышают точность управления и эксплуатационную надежность систем утилизации сбросного тепла, одновременно снижая затраты на техническое обслуживание и потери, связанные с простоями оборудования. По мере перехода теплоэнергетики к энергосбережению, повышению эффективности и интеллектуализации процессов — а также по мере дальнейшего развития технологий тепловых насосов — электроприводы раздельного исполнения будут находить все более широкое применение в системах утилизации тепла и управления ОВК (отоплением, вентиляцией и кондиционированием), обеспечивая надежную техническую поддержку качественного развития отрасли, ориентированного на интеллектуальные решения, высокую эффективность и низкоуглеродные технологии.
